基于二三維一體化VRMine GIS平臺開發的集靈礦山三維生產指揮調度系統，運用當前領先的三維虛擬現實技術、空間數據庫技術以及WebGIS技術，以真實的地測、地質數據為依據，構建煤礦數字化三維模型，在此三維模型基礎上“有機” 集成現有的各業務系統，形成一個包涵豐富信息的數字礦山平臺，使整個礦井成為一個“透明體”，使整個礦山環境、生產活動及其相關現象實現可視化展現，便于全面掌握煤礦的安全和生產情況，提高應急響應速度。系統的各級用戶可通過計算機方便快捷的一站式查詢到相關的礦山實時動態信息，對礦山安全生產狀態一目了然、掌控于心。該系統的應用，可成為煤礦安全避險“六大系統”的理想集成平臺。
系統利用真實地測數據構建的煤礦三維實體模型，基于GIS平臺，集成煤礦現有的各個業務子系統實時數據，可為煤礦管理人員提供包涵各類業務系統信息數據的綜合指揮調度平臺。系統涵蓋了煤礦生產相關的各項業務，包括作業計劃制定、生產過程監控、日常調度指揮應急事件處理等，用戶可在系統中查詢生產信息（產量、進尺、采、掘工作面位置等）和實時動態監測信息（瓦斯、CO等有害氣體的濃度、人員分布等）等內容，并可進行巷道設備運行、通風等的動態模擬。
集靈礦山三維生產調度系統是一個三層架構系統，包括數據層、服務層和應用層。系統通過對礦井三維實體模型進行各類實時數據接入，可將各業務信息數據通過“應用層”各應用子系統進行可視化的實時動態展示，并對地理信息、井巷工程、安全生產相關的實時監測信息進行分析，為礦山調度指揮提供智能化決策支持和直觀、高效、快捷的工作平臺。

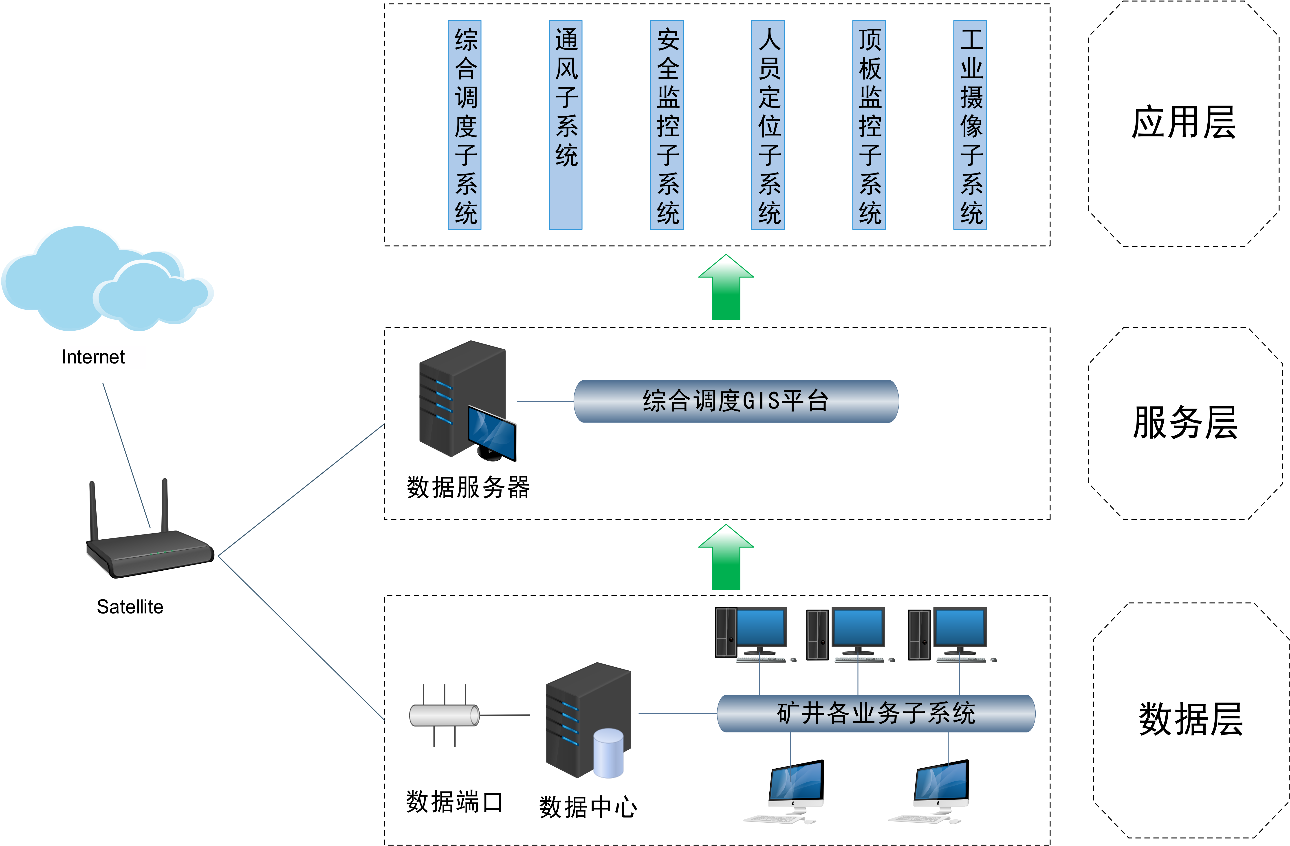

集靈礦山三維生產調度系統架構圖
數據層：通過礦井?dāng)?shù)據中心網絡端口對接礦井各業務系統實時數據。
服務層：集成礦井各業務系統實時數據至綜合調度GIS平臺各應用子系統。
應用層：通過各應用子系統調用實時數據，實現服務應用。

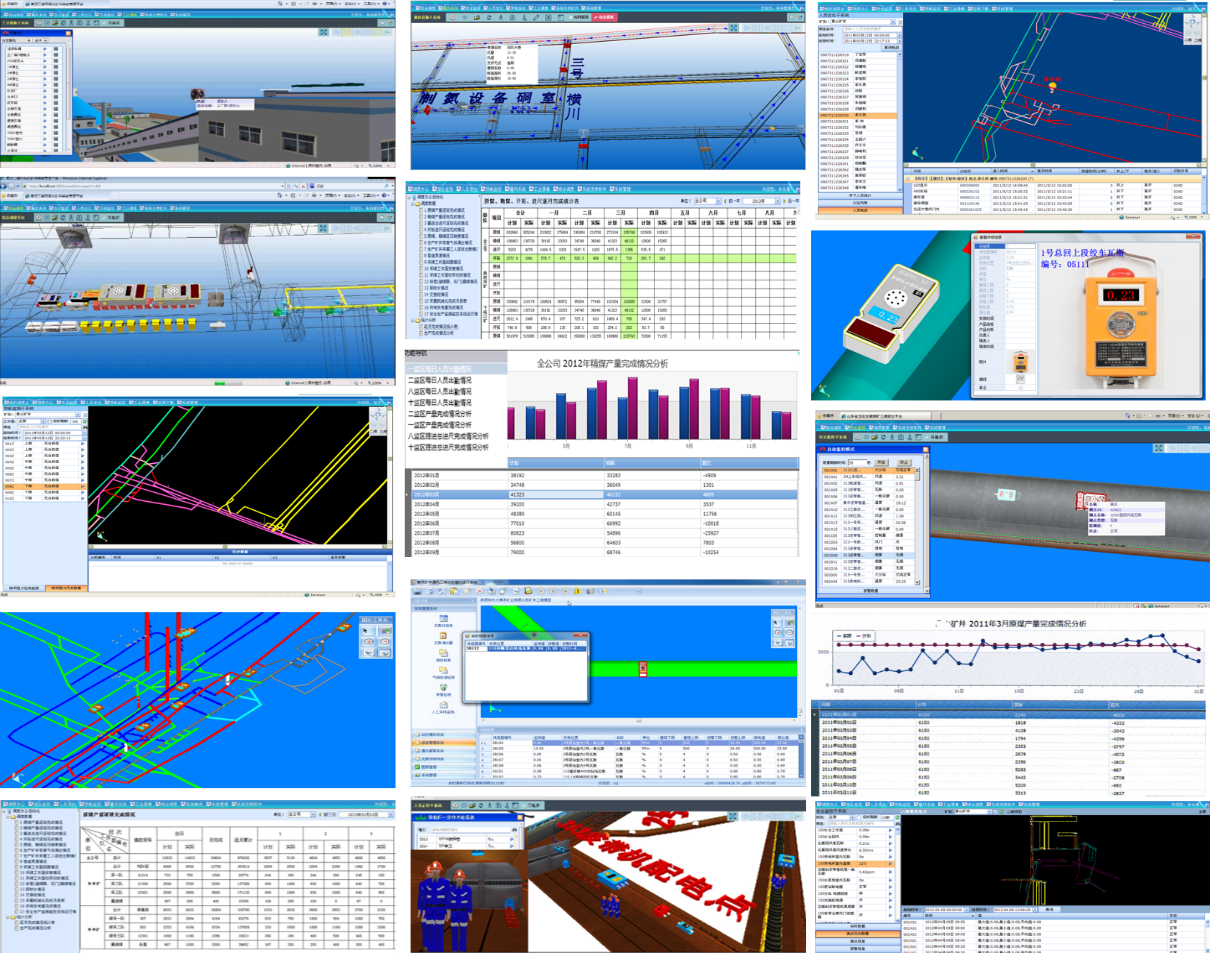

系統應用案例
